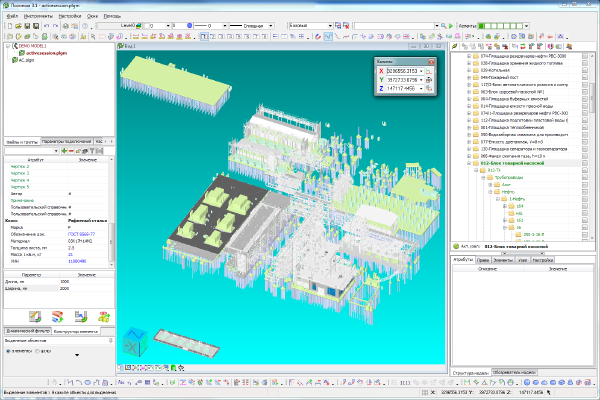

САПР ПОЛИНОМ - российский BIM-инструмент для создания и актуализации информационных моделей сложных технологических объектов на всех этапах жизненного цикла: проектирования, строительства, эксплуатации, реконструкции.

Инициировать разработку информационной 3D-модели объекта можно на любом этапе создания и управления объектом:

• при проектировании будущего объекта для получения его 3D-модели (в том числе по 2D документации) и повышения качества проекта за счет автоматической проверки на коллизии, а также для использования возможностей 4D-6D технологий на следующих стадиях;
• при сооружении объекта для оперативной перетрассировки при авторском надзоре;
• при эксплуатации существующего объекта для эффективного проведения его реконструкции/модернизации, а также для создания систем управления инженерными данными (СУИД).

Примеры отраслевого применения:

• Оборонно-промышленный комплекс / Микроэлектроника: Завод «Ангстрем-Т» по производству субмикронных полупроводниковых компонентов.
• Ядерный оружейный комплекс: АО «ФЦНИВТ «СНПО «Элерон» (ГК «Росатом).
• Атомная энергетика: АО «Концерн Росэнергоатом» (ГК «Росатом»): Балаковская АЭС, Белоярская АЭС, ФГУП «НИТИ им. А.П. Александрова» (ГК «Росатом); АО «ТВЭЛ», АО «ЦПТИ».
• Нефтегазодобыча: ПАО «Газпром нефть», ООО «Славнефть-Красноярскнефтегаз», ООО «Иркутская нефтяная компания».
• Переработка нефти: ОАО «Башнефть-Новойл».
• Транспортировка нефти: АО «Газстройпроект», ООО «ЗНГС-Прометей», ООО «Газпром инвест».
• Международный опыт: АЭС «Козлодуй» (Болгария).
• Промышленное и гражданское строительство: ГК «Нефтегазинжиниринг», АО «Зарубежэнергопроект».
• Машиностроение: АО «ГМС Нефтемаш».

BIM-инвестиция для технологических объектов

САПР ПОЛИНОМ является удачной BIM-инвестицией для любой компании:

• позволяет гибко адаптироваться к новым рыночным условиям, бизнес-окружению и задачам;
• легко и с небольшими затратами масштабировать бизнес при увеличении числа заказов/сотрудников и объема проектов при входе в новые отрасли.

Функциональные возможности

САПР ПОЛИНОМ обеспечивает проектирование разделов ТХ, ЭС, КМ, ОВ, ВК, АС на стадиях «Проектирование» (П) и «Рабочая документация» (РД).

В системе реализованы все необходимые инструменты и функции для проектирования технологических объектов.

Состав модулей САПР ПОЛИНОМ:

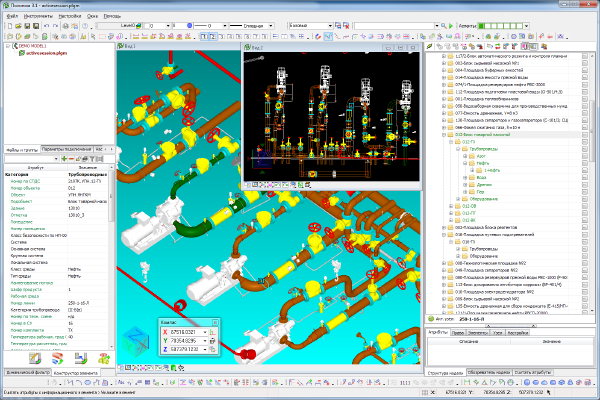

• Технологические трубопроводы и оборудование
• Архитектурно-строительные элементы
• Опоры и подвески
• Вентиляция и отопление
• Электрические лотки и кабели
• Конструктор трехмерных символов
• Генерация чертежей и спецификаций

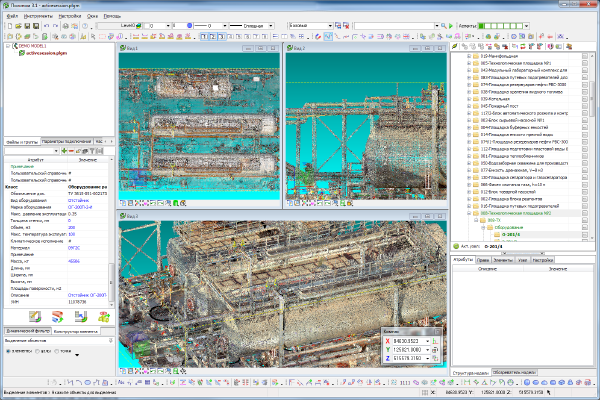

• Работа с облаками точек лазерного сканирования

В САПР ПОЛИНОМ есть возможность экспорта данных по трубопроводам в файл формата PCF ISOGEN, который поддерживается в том числе семейством программ СТАРТ (ООО «НТП Трубопровод») для проектирования и расчета прочности и жесткости трубопроводов различного назначения.

Базы элементов

Опыт компании ООО «НЕОЛАНТ Сервис» показывает, что скорость проектирования в трехмерных САПР/BIM во многом обусловлена наличием необходимых 3D элементов (символов) в каталоге используемой САПР/BIM. Для максимально быстрого старта работ САПР ПОЛИНОМ содержит стандартный каталог с более чем 50 000 трехмерных элементов по всем основным разделам проектирования.

Все готовые базы включены бесплатно в стандартную поставку САПР ПОЛИНОМ.

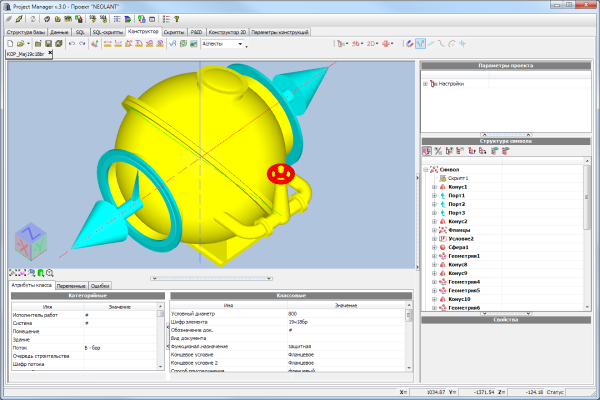

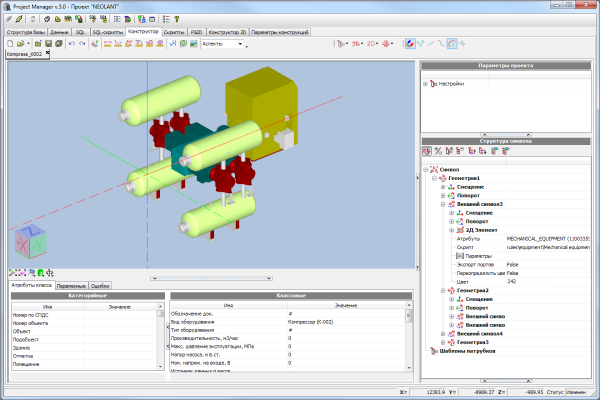

Также в САПР ПОЛИНОМ реализован простой визуальный конструктор, позволяющий с легкостью создавать собственные 3D символы и классы, правила графического представления, а также формировать мини-каталоги под нужды каждого проекта. Использование параметрических символов позволяет значительно сократить трудозатраты при добавлении однотипных каталожных позиций.

Коллективная работа

В САПР ПОЛИНОМ эффективно выполнен механизм коллективной работы, в основе которого лежит датацентричный подход - принципы использования единой базы данных и механизмов check-in и check-out для получения и возврата этих данных.

Именно такой, наиболее совершенный на сегодняшний день, способ организации коллективной работы позволяет нескольким пользователям САПР/BIM беспрепятственно работать с единой, актуальной (!) моделью, распределив зоны участия на основе устанавливаемых фильтров на модели. Следовательно, исчезают риски дублирования и неактуальности данных, неоправданного «размножения» версий документов, что свойственно для работы с отдельными файлами.
