Система обработки и распознавания данных лазерного сканирования «НОРД ЛС»

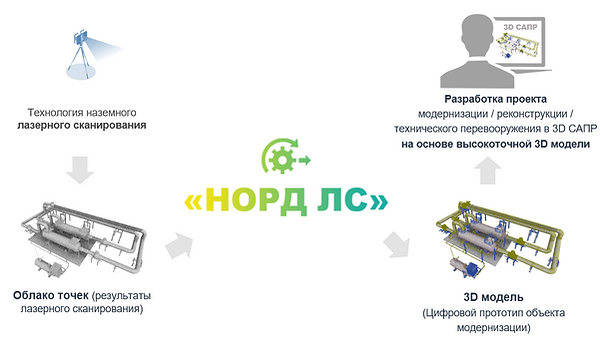

Система обработки и распознавания данных лазерного сканирования «НОРД ЛС» – отечественный программный продукт обработки и распознавания данных лазерного сканирования для автоматизированного построения высокоточных 3D-моделей промышленных предприятий и инженерных сооружений.

«НЕОЛАНТ Сервис» является правообладателем программного продукта НОРД ЛС.

Область применения

Создание трехмерных моделей объектов as-built

Создание точных и достоверных трехмерных моделей технологических объектов, отражающих актуальные компоновки оборудования, трубопроводов, опорных конструкций и т.д. Особенно это важно в случае отсутствия или недостаточности актуальной проектно-конструкторской документации, а также при разработке исполнительной документации.

Мониторинг изменений на строительной площадке

В капитальном строительстве технология обеспечивает контроль процессов строительства. Сравнивая модель as-built, полученную с помощью лазерного сканирования, с проектными трехмерными моделями, разработанными в системах автоматизированного проектирования, можно отследить динамику процесса строительства, соблюдение намеченного плана реализации, а также расхождения от принятых проектных решений.

Создание информационной модели для решения задач эксплуатации и ремонта

Эксплуатация – самый продолжительный этап жизненного цикла объекта. Для повышения безопасности и эффективности принимаемых решений при эксплуатации объекта на данном этапе требуется высокоточная и актуальная трехмерная модель, учитывающая все изменения проектных решений, возникающие при строительстве и модернизации. Достичь необходимой точности модели можно с помощью технологии лазерного сканирования.

Применение НОРД ЛС позволит существенно снизить временные и ресурсные затраты на создание трехмерной модели по результатам лазерного сканирования, а также минимизирует процент ошибок и неточностей, связанных с применением традиционных подходов к моделированию.


Основные функциональные возможности продукта

Редактирование облаков точек

Обеспечивает следующие режимы:

  • Обычное выделение точек.
  • Режим объединения.
  • Режим вычитания.
  • Режим инверсии выделения.
  • Цветовое выделение точек, включая установку диапазона выбора.
  • Удаление выбранных точек.
  • Сохранение отредактированного облака в файл.

Работа с объемами отсечения

Обеспечивает следующие режимы:

  • Создание ограничивающего объема, отсекая все точки, не попадающие в заданный объем.
  • Загрузку или добавление точек в активный объем отсечения.

Раскраска облаков точек по цветовым схемам

Обеспечивает следующие режимы:

  • RGB (исходный цвет облака точек).
  • Фиксированный цвет.
  • По уровню.
  • По интенсивности (при наличии).

Импорт и экспорт в форматы *.ptx, *.pts, *.e57, *.poct

Обеспечивает следующие режимы:

  • Прямая конвертация в формат .poct из форматов .ptx, .e57, текстовых форматов (.pts, .asc, .csv и др.).
  • Обратная конвертация.
  • Переиндексация .poct.
  • Доступна пакетная конвертация.

Трансформация облаков точек

Обеспечивает следующие режимы:

  • Трансформацию в абсолютных координатах.
  • Трансформацию в относительных координатах.
  • Через смещение и углы вращения по каждой оси.
  • Вращение относительно оси на определенный угол со смещением.

Регистрация сканов облаков точек

Обеспечивает функционал приведения системы координат нескольких файлов облаков точек к основной (базовой) системе координат. В качестве базовых координат, например, могут быть использованы данные геодезической съемки.

Обеспечивает следующие режимы:

  • Регистрация по трем и более выбранным точкам.
  • Регистрация по сферам.

Предварительная обработка облаков точек

Обеспечивает следующие режимы:

  • Прореживание - при конвертации задается величина фильтра прореживания в мм (от 0 до 100 включительно).
  • Удаление дубликатов точек при конвертации.
  • Удаление «шумовых» точек.

Распознавание облаков точек и автоматическое построение геометрической 3D модели на основе геометрических примитивов

Обеспечивает следующие инструменты:

  • Вписывание геометрических примитивов в массив точек (цилиндр, сфера, тор, плоскость, линия) с контролем по среднеквадратическому отклонению.
  • Привязка к осевой линии цилиндра.
  • Автоматический режим поиска и вписывания цилиндра при указании области поиска.
  • Распознавание цилиндрических поверхностей в выбранном объеме.
  • Трассировка трубопроводной сети в выбранном объеме и определение мест стыковки линейных сегментов труб.
  • Использование каталога элементов при распознавании труб, отводов, тройников.

Системные требования

Элемент Требования
Операционная система 64-разрядная Windows 7/8/10
Процессор Intel Core i3 или выше
Видеоадаптер GeForce GTX 750Ti 4 GB или выше
Память (ОЗУ) 8 ГБ
