Конвертер инженерных моделей InterBridge

Программный продукт для оперативной трансляции графических и семантических 2D/3D данных различных САПР/BIM/PLM-платформ, позволяющий формировать и работать с единой информационной моделью (ИМ/BIM) крупномасштабных технологических объектов.

Назначение

  • Работа с единой ИМ объекта в удобном формате:
    • без привязки к конкретной САПР/BIM/PLM-платформе.
    • с сохранением всей информации по объекту.
    • с обеспечением компактности.
  • Объединение частей проекта, выполненных на базе разных САПР/BIM/PLM-платформ, в единую (с учетом всех дисциплин) информационную модель объекта, насыщенную всеми необходимыми атрибутивными характеристиками.
  • Перевод ИМ из одного САПР/BIM/PLM-формата в другой без потери атрибутивной составляющей.
  • Перевод ИМ в нейтральный формат в соответствии с открытыми стандартами (SAT, STEP, ISO 15926) — по заказу.

Область применения

  • Проектирование / сооружение / управление эксплуатацией / реконструкцией крупных (сотни тысячи элементов) объектов промышленного назначения.
  • Создание систем управления инженерными данными для сопровождения жизненного цикла объекта.
  • Примеры отраслевого применения:
    • Оборонно-промышленный комплекс / Микроэлектроника: Завод «Ангстрем-Т» по производству субмикронных полупроводниковых компонентов.
    • Ядерный оружейный комплекс: АО «ФЦНИВТ «СНПО «Элерон» (ГК «Росатом).
    • Атомная энергетика: АО «Концерн Росэнергоатом» (ГК «Росатом»): Белоярская АЭС, Билибинская АЭС, Кольская АЭС, Курская АЭС, Ленинградская АЭС, Нововоронежская АЭС, Ростовская АЭС, Смоленская АЭС, АО ИК «АСЭ» (ГК «Росатом), ИТЦП «Прорыв» (ГК «Росатом»), АО «ТВЭЛ», АО «ЦПТИ».
    • Теплоэлектроэнергетика: АО «Зарубежэнергопроект».
    • Нефтегазодобыча: ПАО «Газпром нефть», ООО «Иркутская нефтяная компания», ПАО «Татнефть».
    • Переработка нефти: ОАО «Башнефть-Новойл», ЗАО «Рязанская нефтеперерабатывающая компания» (ПАО «НК «Роснефть»).
    • Нефтехимия: ООО «ЗапСибНефтехим» (ПАО «СИБУР Холдинг»).
    • Промышленное и гражданское строительство: ГК «Нефтегазинжиниринг», ООО «Гранд Медика».
    • Международный опыт: РУП «Белорусская АЭС» (Белоруссия), АЭС «Козлодуй» (Болгария).
    • Машиностроение: АО «ГМС Нефтемаш», АО «Метровагонмаш».

Конкурентные преимущества

Преимущество Реализуется за счет
Повышение ценности проекта и эффективности решения задач сооружения и эксплуатации. формирования и использования комплексной ИМ объекта, полученной в результате объединения частей проекта, выполненных на базе разных САПР/BIM/PLM.
Повышение скорости принятия технических и управленческих решений при проектировании, сооружении и эксплуатации для себя и заказчика. наглядной визуализации масштабных 2D/3D/4D/5D/6D инженерных данных.
Повышение качества проектных решений. автоматического обнаружения, исключения проектных и строительных коллизий на комплексной ИМ, полученной за счет объединения частей проекта, выполненных в разных САПР/BIM-форматах.
Выполнение требований заказчика по конкретному формату 2D/3D данных. конвертации 2D/3D модели объекта в требуемый формат.

Форматы данных

InterBridge поддерживает преобразования данных большинства популярных САПР/BIM/PLM-платформ. Данный список не является конечным. ООО «НЕОЛАНТ Сервис» по заказу выполняет обмен данными для других САПР/BIM/PLM-форматов или в соответствии с открытыми стандартами (SAT, STEP, ISO 15926).

Autodesk

AutoCAD

  • AutoCAD 2000-2024 - .dwg
  • Architecture, Plant3D 2011-2024, другие приложения на базе AutoCAD - .dwg

Revit

  • Revit 2012-2024 - .rvt

Inventor

  • Inventor 2011-2022 - .iam, .ipt

Navisworks

  • Navisworks 4.0-2024 - .nwd, .nwc

AVEVA

Engineering

  • PDMS, Review - .rvm + .att, .rvs, .rvz
  • E3D - .rvm + .att, .txt
  • P&ID - .dwg + База данных
  • Diagrams - .vsd, .vsdx

Bentley

MicroStation

  • MicroStation V10 - .dgn, .i.dgn
  • MicroStation V8i SS3, SS4 - .i.dgn
  • MicroStation J/V8/XM/V8i - .dgn
  • TriForma - .dgn
  • Architecture - .dgn
  • InRoads - .dgn
  • Structural - .dgn
  • PlantSpace Design Series - .dgn + База данных

AutoCAD

  • AutoPLANT Plant Design - .dwg + База данных

CEA-Technology

Plant4D

  • Plant4D V7-Athena 3 - База данных

Dassault Systems

  • Универсальный облегченный обменный формат - .3dxml

Hexagon PPM

GeoMedia

  • GeoMedia V5 - База данных

PDS

  • PDS - .dgn + .drv, .isff, .dri, .zip, .zvf + .xml

CadWorx

  • CADWorx Plant Professional - .vue + .mdb2

SmartPlant

  • 3D/Review - .vue + .xml, .vue + .mdb2, .vue + .drv, .svf, .zvf + .xml, .zvf + .mdb2, .sha + .xml
  • P&ID - .pid + .xml, .pid + База данных, .sym
  • Electrical - .spe + .xml, .spe + База данных
  • SmartSketch - .igr

PTC

Creo Parametric

  • Creo Parametric 2.0 - .asm, .prt

АСКОН

КОМПАС-3D

  • Компас–3D V14-V21 - .a3d, .m3d

Нанософт разработка

nanoCAD

  • nanoCAD GeoniCS 2020-2023 - Проект

НЕОЛАНТ Сервис

  • САПР ПОЛИНОМ - .plgm + База данных

World Wide Web Consortium

XML

  • SVG - .svg

Microsoft

Office

  • Visio - .vsd, .vsdx

OIS

  • OIS Pipe - .shp + .dbf

buildingSMART International

  • IFC - .ifc

Функциональные возможности

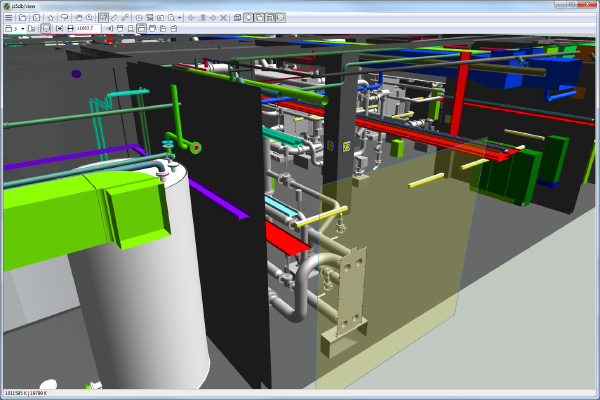

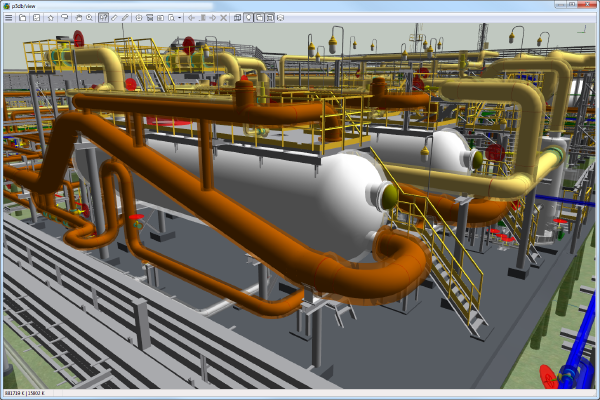

Возможности навигации

  • Вращение.
  • Изменение масштаба.
  • Перемещение в горизонтальной плоскости (X-Y).
  • Перемещение по вертикали (Z).
  • Выбор, центрирование элементов.

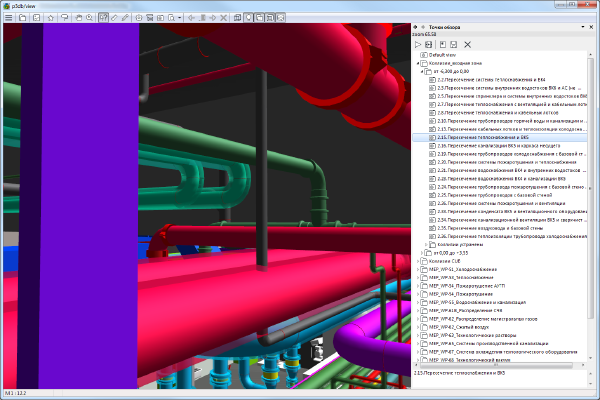

  • Сохранение списка видов с подробным описанием.

Действия над моделью

  • Построение различных сечений модели динамическими ортогональными плоскостями.
  • Обнаружение пространственных и временных коллизий и управление ими.
  • Измерение расстояния (с привязкой), углов, площадей, считывание координат и размеров отдельных элементов.
  • Реализация функции «красный карандаш».
  • Импорт нескольких 3D-моделей в виде логических слоев.
  • Преобразование систем координат.

Работа с данными и документами

  • Просмотр заложенной непосредственно в 3D-модели или в базе данных атрибутивной информации о выбранных элементах.
  • Поиск элементов по внутренним атрибутам и полям баз данных на основе запросов (содержит мастер создания запросов), поиск по тексту.

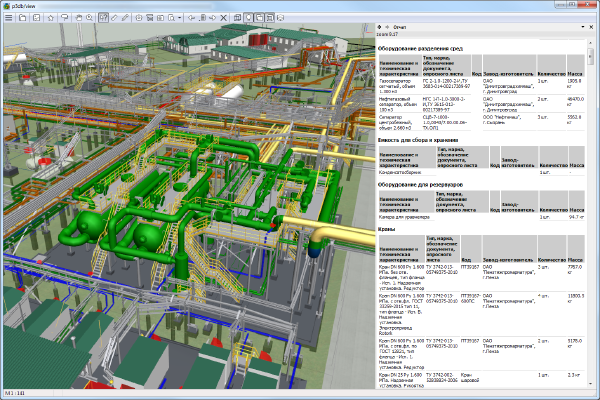

  • Формирование быстрых спецификаций для выбранных элементов.
  • Создание связей между элементами 3D-модели и произвольными документами.

Визуальные эффекты

  • Управление прозрачностью, освещением.
  • Поддержка параметров материалов и наложение текстур, слоев внутри файла модели, растровых карт больших размеров, цветов и стилей.
  • Отображение 3D-модели в виде каркасной сетки.
  • Печать и сохранение выбранных изображений в растр со сглаживанием и высоким разрешением (до 24576 x 24576).

Дополнительные возможности

  • Поддержка приемников GPS (по протоколу NMEA), что позволяет отслеживать положение наблюдателя на карте, сохранять в модели траекторию движения и характерные точки.
  • Связь с системами календарно-ресурсного планирования (MS Project, Oracle Primavera) для мониторинга СМР.

Сертификаты и свидетельства

Документы, подтверждающие подлинность программного обеспечения.


Номер регистрации ПО в Едином реестре российских программ для электронных вычислительных машин и баз данных: 7067


Свидетельство о государственной регистрации программы для ЭВМ № 2018664960
