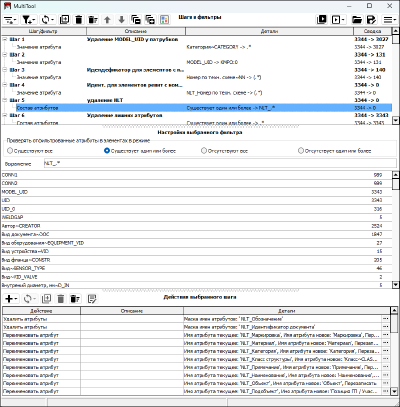

MultiTool - плагин для конвертера инженерных моделей InterBridge, позволяющий выполнять массовую модификацию данных в элементах модели.

Плагин позволяет выполнять следующие действия:

  • Формировать выборки элементов на основе последовательно применяемых фильтров по данным элементов (атрибуты и их значения, имена слоев, классов, положение в иерархии и пр.) с применением регулярных выражений.
  • Извлекать информацию из свойств элементов в процессе фильтрации на основе групп регулярных выражений.
  • Комбинировать полученные значения групп регулярных выражений для формирования новых значений, в том числе с возможностью пересчета числовых значений на основе выражений с использованием математических операций, функций округления и форматирования.
  • Применять типовые действия для модификации элементов выборки, в том числе с использованием значений, сформированных из групп и формул:
    • изменение значений для существующих атрибутов и создание новых атрибутов.
    • изменение имен атрибутов.
    • изменение имен слоев.
    • изменение имен для существующих классов и назначение новых классов.
    • распространение выполняемых модификаций классов и атрибутов вниз или вверх по иерархии модели.
    • удаление атрибутов по маске.
    • сортировка атрибутов.
    • изменение графических атрибутов элементов (цвет, прозрачность).
    • удаление элементов.
    • объединение дочерних элементов.

Имеется возможность многоступенчатой последовательной обработки модели и сохранения настроенных правил обработки в файл в качестве шаблона для использования в последующей работе.

В MultiTool предусмотрен интерфейс командной строки, позволяющий выполнять пакетную обработку файлов, автоматизацию процесса обработки.
